AtmelStudio + MkAvrCalculator = all avrdude programmers

Witam,

Tym razem na prośbę wielu osób, pomimo to iż sam nie przepadam za AtmelStudio 6 to postanowiłem rozszerzyć możliwości tego środowiska, udostępniając możliwość wykorzystania w nim WSZYSTKICH niestandardowych (czytaj nie-atmelowskich) programatorów ;) Wszystko to za sprawą kolejnego update'u programu MkAvrCalculator, który tym razem podobnie jak w Bascomie tak i w AtmelStudio może pełnić rolę BRIDG'a (pomostu) z uwagi na swoje specyficzne i w tych przypadku przyjemne właściwości. Owszem spotkałem się już z wieloma opisami na różnych stronach w internecie jak sobie podłączyć AVRDUDE do AtmelStudio. Ale jest JEDEN WIELKI problem .... uda się bowiem każdemu wywołać program avrdude jako External Tool, uda się każdemu przekazać jako argumenty ... (no właśnie nieszczęsne argumenty) w postaci nazwy programatora, nazwy i ścieżki wsadu HEX, ale ... ale jest ogromny kłopot z przekazaniem nazwy procesora. Tzn może wyrażę się ściślej, jeśli bowiem założyć że chcielibyśmy użyć programatora USBASP w AtmelStudio poprzez "gołe" AVRDUDE, to poza tym,

że musimy podać parametry takie jak:

-c usbasp -P usb

możemy także skorzystać z parametrów przekazujących automatycznie ścieżkę i nazwę pliku wsadu HEX

$(ProjectDir)Release\$(ItemFileName).hex

chociaż jak widać trzeba ręcznie dodać zarówno rozszerzenie .hex jak i nazwę profilu Release, gdy pracujemy w tym akurat profilu. Gdy zaś pracujemy w profilu Debug to trzeba pamiętać aby te parametry wyglądały tak:

$(ProjectDir)Debug\$(ItemFileName).hex

to NIESTETY za chiny ludowe nie uda się w automatyczny sposób przekazać nazwy procesora, którego używamy w projekcie. Więc cóż nam po tym, że można niby w AtmelStudio wywołać sobie jako External Tool, i to dodane w MENU na górze programu, skoro za każdym razem gdy będziemy zmieniali projekt i mikrokontroler (a przecież to normalna sytuacja), to wtedy BĘDZIEMY ZMUSZENI ! do tego aby za każdym razem przypominać sobie gdzie to się właziło w opcje żeby zmienić nazwę mikrokontrolera, brrrr ohyda ;) .... żadne mi to ułatwienie. Przecież chyba nikt pisząc programy nie pracuje wciąż na tym samym mikrokontrolerze.

I tu nadchodzi POMOC ;) .... czyli nasz (pomost) BRIDGE, w postaci programu MkAvrCalculator. To właśnie dzięki niemu nie tylko nie będzie trzeba za każdym razem zmieniać procesora w ustawieniach, KONIEC Z TYM ;) ...ale jeszcze nawet ! NIE BĘDZIE TRZEBA DEFINIOWAĆ PROGRAMATORA!. Czyli nie ważne z punktu widzenia AtmelStudio nawet jakiego programatora użyjemy. Może to być dowolny (i skonfigurowany) z listy w MkAvrCalculatorze. Tak tak .... to mega wygodna sprawa. Wystarczy wejść sobie raz w MkAvrCalculator i w nim wybrać (ustawić raz) swój programator, którym może być np:

- USBASP

- STK500v2

- AVR ISP MK II

- i in.

ale UWAGA !!!

mogą to być również tak proste programatory jak te pracujące na LPT, czyli np:

- STK200

a nawet

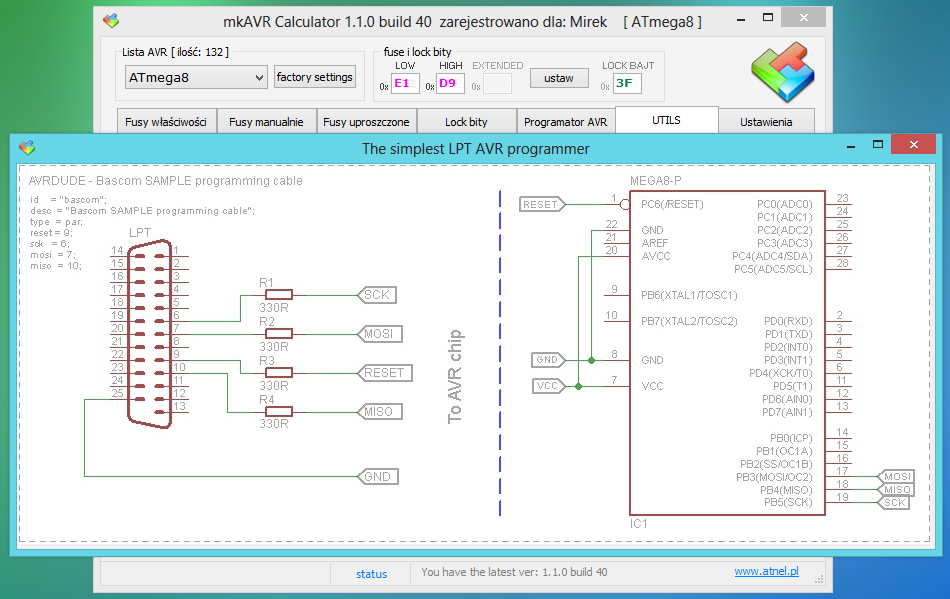

- Simple LPT programmer, oparty na 4 rezystorach podłączonych do LPT

To jeszcze nic ;) bodajże najciekawszym programatorem może być ten oparty na scalaku FT232R (nazwa w programie MkAvrCalculator) - ATB-FT232R

proponuję przeczytać w tym miejscu ten artykuł aby zobaczyć możliwości

http://mirekk36.blogspot.com/2013/05/mkavrcalculator-big-update.html

Od tego momentu użytkownicy zestawów uruchomieniowych ATB, firmy Atnel będą mogli więc bez kłopotu programować także wprost z AtmelStudio (jeśli uznają akurat to środowisko za odpowiednie dla siebie) ;)

W takim razie jak tego dokonać? Przepis jest prosty, i podaję go poniżej. Najważniejsza rzecz to fakt iż program MkAvrCalculator może być wywołany z linii komend i można przekazać do niego parametry, w jakiej postaci ?

Parametry programu MkAvrCalculator przy wywołaniu

[PATH-FILENAME] - ten parametr to po prostu ścieżka i nazwa pliku z wsadem HEX

- (Auto Start) - ten opcjonalny parametr (nie musi go być) zapewnia iż program MkAvrCalculator automatycznie zacznie programować procesor wsadem podanym jako pierwszy parametr

- (Close on Exit) - ten opcjonalny parametr (nie musi go być) spowoduje że po zaprogramowaniu wsadu program automatycznie sam się zamknie. Niżej przykład wywołania

mkavrcalculator.exe c:\test.hex /AS /CE

w tym wypadku program się uruchomi, wgra wsad i zamknie się na koniec. Gdybyśmy nie chcieli aby się zamykał, można podać taką linię:

mkavrcalculator.exe c:\test.hex /AS

wtedy program tylko zaprogramuje automatycznie procesor wsadem i pozostanie okienko na wierzchu, trzeba będzie samemu je zamknąć. Można także pominąć parametr /AS, i wywołać program tylko z nazwą pliku

mkavrcalculator.exe c:\test.hex

w tym wypadku program wystartuje, i wczyta plik wsadu HEX, będzie przygotowany do wgrania ale musimy sami kliknąć zielony klawisz WYKONAJ, po czym ręcznie zamknąć program. Aby wykorzystać te możliwości w AtmelStudio (albo tak na prawdę dowolnym innym środowisku pozwalającym na wywołanie zewnętrznego dowolnego programu - przykład z Bascomem został już dawno opisany tutaj: LINK. Należy poczynić "kilka" kroków jak niżej:

1. uruchamiamy AtmelStudio i przygotowujemy prosty testowy program, np. do migania diodą LED.

2.wchodzimy na górze w Menu-->Tools i wybieramy opcję External Tools...

3. w okienku narzędzi zewnętrznych zmieniamy Title (tytuł) na MkAvrCalculator (Release). Dopisek Release ponieważ będzie można później dokładnie tą samą drogą utworzyć wersję dla profilu Debug jeśli ktoś go używa.

4. następnie w polu COMMAND za pomocą klawisza z trzema kropkami (browse) wskazujemy folder i program MkAvrCalculator, w zależności gdzie mamy go zainstalowanego, ja akurat mam go na: G:\MkAvrCalculator\

5. teraz przechodzimy do najważniejszego ;) pole ARGUMENTS gdzie musimy wstawić argumenty jakie mamy przekazać do MkAvrCalculatora zgodnie z opisem przedstawionym wyżej. Najpierw ma to być ścieżka gdzie leży wsad i tu możemy się na szczęście posłużyć wbudowanymi zmiennymi. W przypadku ścieżki odpowiada za to zmienna o nazwie $(ProjectDir), którą można wybrać z rozwijanego Menu po prawej stronie pola:

6. po kliknięciu wpadnie nam nazwa ścieżki, ale musimy ją jeszcze ręcznie uzupełnić o nazwę profilu z jakim pracujemy, jeśli jest to Release ( a taki teraz omawiamy ) to dodajemy właśnie Release jak niżej i kończymy go znakiem \ (BackSlash)

7. ale to nie wszystko, potrzebujemy jeszcze nazwy pliku z wsadem HEX, proszę bardzo, jeszcze raz rozwijamy pole z możliwymi argumentami i tym razem wybieramy Item File Name

8. tym razem podobnie jak wyżej ręcznie uzupełniamy nazwę pliku o jego rozszerzenie .hex ponieważ argument daje nam tylko nazwę pliku ale bez rozszerzenia.

UWAGA !!!! w najnowszych wersjach AS trzeba wybrać $(TargetName) zamiast $(ItemFileName) żeby integracja działała. Chodzi o rysunek 8 powyżej.

9. następnie jeśli uznamy to za stosowne dodajemy na końcu linii argumentów po spacji dwa opcjonalne /AS  i /CE jak niżej. UWAGA! w stosunku do wielu innych opisów tej integracji ale z gołym avrdude pewnie dostrzegacie właśnie w tym miejscu ZALETĘ że nie musimy wpisywać nazwy procesora !!! bo MkAvrCalculator przy starcie sam to zrobi ;) ... super sprawa. Możesz zatem sobie pisać kod do ATmega32A a program MkAvrCalculator i tak sam wykryje po sygnaturze właściwy procek i będzie to ATmega32 (bez literki A) ale nie martw się tym bo to nie ma żadnego znaczenia jeśli chodzi o sam proces programowania wsadu.

10. OK! teraz już można byłoby za każdym razem gdy chcemy zaprogramować procka, ręcznie klikać w Menu-->Tools-->MkAvrCalculator ponieważ tam się pojawi taka opcja po zakończeniu tego co zrobiliśmy wyżej. Tyle że to byłoby uciążliwe ;) przydałoby się mieć wyraźną pozycję w Menu obrazkowym na górze - nieprawdaż? W tym celu przygotujemy to sobie w kolejnych krokach, wchodzimy zatem w Menu-->Tools-->Customize:

11. następnie w nowo otwartym okienku w jego pierwszej zakładce Toolbars, klikamy klawisz NEW... i wpisujemy naszą nazwę, która będzie później widoczna w tym obrazkowym Menu:

12. gdy to zakończymy to przełączamy się w tym samym oknie na zakładkę Commands a następnie stawiamy "ptaszka" przy środkowej pozycji Toolbars (1) i rozwijamy pole po prawej (2) aby wybrać wcześniej utworzony przez nas toolbar o nazwie MkAvrCalculator (Release)

13. kolejny krok to dodanie do naszej pozycji na toolbarze komendy zewnętrznej więc klikamy klawisz Add Command...

14. teraz w nowym okienku po lewej w ramce Categories wskazujemy na Tools, i wtedy z prawej ramki Commands podłączamy pozycję External Command 1 jak niżej:

15. klikamy OK i naszym oczom ukaże się taki widok, klikamy klawisz Close i patrzymy co się pojawiło na menu obrazkowym (tasiemkach z ikonkami prawy górny róg)

16. oczywiście można tą tasiemkę złapać za lewy brzeg i przesunąć ją w inną pozycję np tak:

17. dobrze, teraz zanim klikniemy w tę pozycję, należy chociaż RAZ uruchomić program MkAvrCalculator żeby wybrać (wskazać w nim) z jakiego programatora korzystamy. Można tu użyć pola szybkiego wyboru albo po prostu rozwijanej listy w programie. Nasz wybór zostanie zapamiętany na kolejne uruchomienia.

18. Proszę bardzo to WSZYSTKO ;) teraz życzę miłego użytkowania, klikamy w nasz nowy pasek toolbara o nazwie MkAvrCalculator i .... program się ładnie wywoła, zostaną przekazane argumenty, zaprogramowany procesor, po czym program zamknie się i możemy dalej pisać / testować kod

życzę przyjemnego użytkowania .... pomyślcie - że taka integracja otwiera na prawdę całą masę programatorów niestandardowych dla AtmelStudio i to pięknie działa ;)
