Nietypowy zegarek/budzik z pilotem (z archeo X)

Witam,

Chciałbym tym razem przedstawić wam mój bardzo stary projekt, ale do dzisiaj stanowi on inspirację dla wielu osób ;) Otóż kiedyś mojemu synowi zepsuł się taki mały chiński zegarek budzik, a jak wiadomo chińszczyzna jak się zepsuje, pęknie itp - to ciężko naprawić, więc postanowiłem zrobić mu pod choinkę nieco inny i nietypowy zegarek - taki troszkę z bajerami i wodotryskami. Jako mózgu w zegarku użyłem ATmega8, natomiast serce to popularny PCF8583, który jest podtrzymywany bateryjnie w czasie śpiączki bez napięcia... Zegarek pełni w zasadzie tylko rolę zegarka i budzika z możliwością prowadzenia nastawień z własnej klawiaturki, z pilota podczerwieni SONY, JVC lub RC5 a także można go połączyć przez RS232 z PCtem. To połączenie poza tym, że można z programu na PC poustawiać zegarek i alarmy, to co najważniejsze można synchronizować sobie czas z wzorcem czasu w necie .... tak więc nie ma problemów z jego dokładnością (szczególnie jeśli chodzi o dokładne dobieranie kondensatorka przy PCFie).

Dosyć ważnym i użytecznym gadżetem szczególnie w przypadku mojego syna jest to, że drzemkę rano może włączać sobie bez wstawania do zegarka (leniuch) tylko praktycznie śpi z pilotem w łóżku i to nim przedłuża sobie drzemkę .... (a poprzedni chiński zegareczek kładł czasem do łóżka żeby był blisko i tak go właśnie którejś burzliwej nocy połamał)

... oczywiście można sobie pilotem i klawiaturką regulować jasność świecenia wyświetlacza czy też podświetlenia obudowy...

... właśnie a najbardziej nietypowa jest obudowa - wykonana z kawałka plexi własnoręcznie wyginanej, więc wybaczcie, że czasem coś nie jest równo... a dodatkowo jest ona podświetlana za pomocą diody RGB. Zegarek ma dzięki temu wiele trybów podświetlania - można sobie zmieniać kolor obudowy albo załączyć program dzięki któremu kolory płynnie się zmieniają we wszystkich odcieniach tęczy co daje bardzo ciekawy efekt jeśli chodzi o taki zegarek.

... jeszcze tylko dopracowuję program, ponieważ nie wszystkie moduły o których wspomniałem wyżej są że tak powiem spięte, ale teraz już wszystko zależy tylko od programu i wyobraźni programisty więc wszystko idzie zgodnie z planem i po kolei - gdy się pracuje w wolnych chwilach...

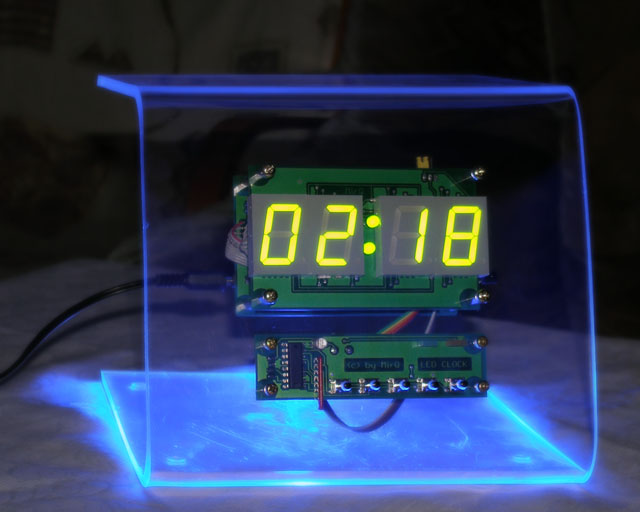

poniżej przedstawiam fotki, które pokazują podświetlenie w różnych trybach

Panowie a może i Panie .... oto ostatni screenshot z programu na PC. Ukończonego już programu:

a tu opis jakie spełnia funkcje:

- synchronizacja zegarka RGB z zegarkiem w komputerze

- synchronizacja czasu w komputerze z wybranym internetowym serwerem czasu z listy (dzięki czemu program może służyć do synchronizacji czasu kompa nawet bez łączenia go z zegarkiem RGB)

- ustawianie alarmu

- ustawianie jasności wyświetlacza oraz podświetlenia obudowy

- ustawianie wybranego koloru podświetlenia lub trybu płynnie zmieniających powoli się kolorów albo wyłączenie w ogóle podświetlenia

- odbiór kodów z 3 rodzajów pilotów RC-5, JVC i SONY oraz ich wyświetlanie On-Line w programie

- możliwość przydzielenia odpowiednim klawiszom pilota uruchamiania wybranych aplikacji windows lub wyłączanie komputera

ustawiane parametry zapisywane są w pamięci EEPROM procka dzięki czemu po skonfigurowaniu zegarka działa on później już cały czas w dany sposób bez podłączania do kompa

co ważne wszystkie parametry pokazywane są w programie cały czas na bieżąco nawet jeśli jesteśmy w trybie ręcznego (klawiaturka zegara) ustawiania godziny lub alarmu - czy regulacji jasności wyświetlacza - i od razu wszystko widać w kompie

cały program do procka napisany został w asemblerze i zajmuje ok 90% pamięci danych. Natomiast program na PC napisany jest w Delphi7.

Program na PC siedzi sobie ładnie w Trayu i nie przeszkadza w pracy - nie powoduje nawet minimalnego obciążenia procka jako program pracujący w tle (dzięki użyciu wątków)

tak więc teraz zabieram się za ostatnie poprawki schematów i elektroniki .

-----------------------------------------------------------------

dodaję już chyba ostatni w zasadzie ukończony etap pisania softu na potrzeby zegarka. Tym razem widać screenshot z okienka gdzie możemy w programie na PC przyporządkowywać klawiszom pilota odpowienie akcje.

Czyli np:

- uruchamianie jakichś programów, choćby media player czy WinAmp

- zmniejszanie lub zwiększanie głośności muzyki

- jeszcze chcę tylko dorobić współpracę z WinAmpem albo zrobię własnego playerka dzięki czemu będzie można pilotem sterować muzyką z kompa - wybieranie utworków, play, stop next itp

- wyłączanie kompa lub jego restart

- może jeszcze coś mi przyjdzie do głowy?

Poniżej prezentuję schematy (zobaczcie jak kiedyś je rysowałem) w dawnych czasach zanim stworzyłem poradnik do Eagla ;)

;)
