wtorek, 11 października 2011

zagadka ale tym razem z konkursem ;)

AKTUALIZACJA 2011-10-18 godz: 11:00
zagadka/konkurs nr.5 - konkurs już rozwiązany - nagroda przyznana:

SunRiver - Książka "Mikrokontrolery AVR Język C Podstawy programowania"

zwycięzcę proszę o kontakt na e-mail - podany na stronie
-------------------------------------------------------


W końcu długo oczekiwana zakadka ale tym razem także konkurs. Do wygrania ciekawa nagroda ...


Jednak reszty dowiesz się z tego miejsca:

ROZWIĄZANIE:

Na początek kilka zdjęć - taka mała fotorelacja:

Otwieramy obudowę takiego kondensatora - wystarczy włożyć go w imadełko i wzdłuż obudowy i leciutko docisnąć, obudowa sama wręcz rozpada się na dwie części tak jak widać poniżej na fotkach;)

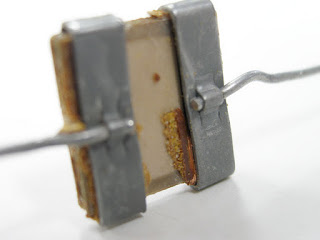

tak wygląda środek

delikatnie rozginamy metalowe blaski, rozchylamy miedziane wstążeczki:

i otrzymujemy mnóstwo, wręcz całe mrowie super cieniutkich płytek mikowych. Na zewnątrz tej paczuszki znajdują się dwie nieco grubsze bez napylonej metalicznej powłoki. Jednak najspokojniej w świecie po zaopatrzeniu się w bardzo ostry nożyk uda się nam rozdłubać je na znowu dość sporą ilość jeszcze cieńszych płytek mikowych. W efekcie końcowym z takiego kondensatora otrzymujemy zatrważająco dużo płytek mikowych ;)



poza samymi płytkami mikowymi o których za chwilę, można też pomyśleć nad zastosowaniem bardzo cieniutkich wstążek miedzianych ;) to tak przy okazji.

Przechodzimy do sedna sprawy. Nie na darmo wybrałem taki gabaryt tego kondensatora ponieważ IDEALNIE płytki mikowe wyciągnięte z niego nadają się na izolatory (podkładki) pod wszelkiej maści tranzystory, triaki, diody i tego typu elementy.
Jak wiadomo płytki mikowe wytrzymują olbrzymie temperatury do 1000 stC a jak widać z tego kondensatora wytrzymują także bardzo wysokie napięcia do 500V !!!!
Zatem wykorzystanie ich jako znanych chyba wam ze sklepów podkładek mikowych czy silikonowych jest bardzo ale to bardzo praktycznym pomysłem. I nie jest to pomysł, który powstał tylko w wyobraźni, tego typu praktyki były od dawna i do dzisiaj są stosowane.


Po co przepłacać i kupować podkładki mikowe? Owszem nie są one drogie ale także nie kupuje ich się przeważnie na sztuki, więc w większych ilościach to już jest jakiś koszt.

poniżej cennik podkładek nomen omen mikowych w hurtowni tme.pl


Jedyne co pozostaje nam zrobić to otworek na śrubkę, ale myślę, że to już nikomu nie sprawiłoby najmniejszego problemu. Ja po rozłupaniu tylko jednego takiego kondensatora mam już takich podkładek tyle, że wystarczy mi ich chyba do końca życia jeśli chodzi o zastosowania amatorskie ;)

Mam zatem nadzieję, że udało mi się przedstawić ciekawy i bardzo nietypowy sposób praktycznego wykorzystania niektórych kondensatorów mikowych w służbie elektronika.

Dodam, że cały pomysł pochodzi już sprzed wielu lat, i podał go Pan Ryszard

..... a to jeszcze nie koniec pomysłów Pana Ryszarda .... szykujcie się na kolejne - będą równie o ile nie jeszcze bardziej ciekawe.
